HLC小口徑籠式單座調節閥

一、HLC小口徑籠式單座調節閥　概述

HLC小口徑籠式單座調節閥是一種高性能的調節閥， 堅固的閥芯導向和套筒可防止液體發生閥蒸和空化。結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣。調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧膜執行機構，其結構緊湊，輸出力大。

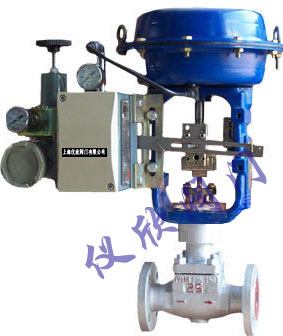

HLC小口徑籠式單座調節閥	HLC小口徑籠式單座調節閥剖面圖

二、HLC小口徑籠式單座調節閥　主要技術參數

閥體型式：直通單座套筒式鑄造球型閥
公稱通徑：20、25mm
公稱壓力：ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
連接型式：法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型法蘭標準：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
焊接連接,嵌接焊SW.
材料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、鈦等
上閥蓋：常溫型（P）：-17～+230℃
伸長Ⅰ型（E1）：-45～-17℃ +230～+566℃
伸長Ⅱ型（E2I）：-100～-45℃
伸長Ⅱ型（E2W）：-196～-100℃
注:工作溫度不準超過各種材料的允許范圍。
壓蓋型式：螺栓壓緊式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥內組件
閥芯型式：?jiǎn)巫淄彩街烷y芯
流量特性：等百分比特性（%）和線性特性（L）參考以下流量圖
套筒形式：分離式套筒
材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

三、HLC小口徑籠式單座調節閥 執行機構

型式：LHA多彈簧薄膜執行機構
膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍：20～100、80～240kPa
供氣壓力：140～400kPa
氣源接口：Rc1/4”
環境溫度：-30～+70℃
閥作用型式：用正作用或反作用執行機構實現閥的氣-關式或氣-開式
附件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等

四、HLC小口徑籠式單座調節閥 流量特性

柱塞閥芯的流量特性曲線（Cv=0.4～14）

等百分比特性(%TF軟閥座)	線性特性(LTF軟閥座)

柱塞閥芯的流量特性曲線（Cv=0.01～0.25）

等百分比特性(%CF金屬閥座)	線性特性(LCF金屬閥座)

五、HLC小口徑籠式單座調節閥　外形尺寸

執行機構	H				φB	C	E
	常溫型P	伸長Ⅰ型EⅠ	伸長Ⅱ型EⅡ	伸長Ⅲ型EⅢ
HA1D、R	375	525	685	900	218	230	40
HA2D、R	450	600	760	975	267	281	40

注：表上H欄尺寸是調節閥不帶手輪機構的數字，如果帶手輪機構，要相應加上手輪機構的尺寸。
