GT型氣動執行器

一、GT型氣動執行器 概述

氣動執行器由緊湊的雙（單）活塞齒輪、齒條式結構，嚙合精確，傳動平穩，輸出扭矩穩定，缸體為擠壓鋁合金，并經硬質陽極氧化處理，表面質地堅硬，耐磨性強。活塞和輸出軸的活動部位均安裝耐磨性材料支承，避免金屬件間的直接接觸，減小磨損和摩擦。缸體、端蓋、輸出軸、彈簧、緊固件均經防腐處理。兩端的調節螺釘可調整閥門的開度。重量輕、傳動靈活，使用壽命長。（單作用式的彈簧經預壓縮后安裝、易安裝、拆卸、且安全性好）

GT型氣動執行器	GT型氣動執行器尺寸圖

二、GT型氣動執行器 產品特點

1、緊湊的雙活塞齒條式結構，嚙合精確，效率高，輸出扭矩恒定。
2、鋁制缸體、活塞及端蓋，與同規格結構的執行器相比重量最輕。
3、缸體為擠壓鋁合金，經硬質陽極氧化處理，內表面質地堅硬，強度，硬度高。采用低摩擦材料制成的滑動軸承，避免了金屬間的相互直接接觸，摩擦系數低，轉動靈活，使用壽命長。
4、氣動執行器與閥門連接符合ISO5211標準
5、氣源孔符合NAMUR標準。
6、氣動執行器底部軸裝配孔（符合ISO5211標準）成雙四方形，便于帶方桿的閥線性或45°轉角安裝。
7、輸出軸的頂部和頂部的孔符合NAMUR標準。
8、兩端的調整螺釘可調整閥門的開啟角度。
9、相同規格的有雙作用式、單作用式（彈簧復位）。
10、可根據閥門需要選擇方向，順時針或逆時針旋轉。
11、根據用戶需要安裝電磁閥、定位器（開度指示）、回信器、各種限位開關及手動操作裝置。

三、GT型氣動執行器 工作原理

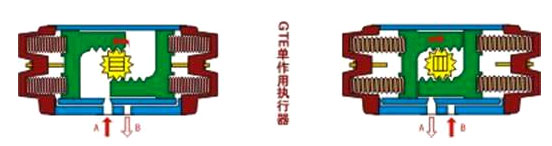

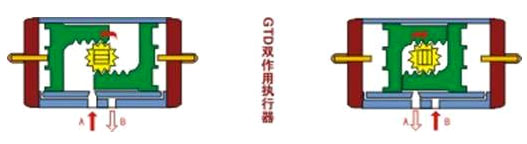

壓縮空氣由A工作孔輸入，氣缸內氣壓推動活塞向兩邊移動，輸出軸逆時針旋轉，帶動閥門實現啟閉操作。
壓縮空氣由B工作孔輸入，氣缸內氣壓推動活塞向中心靠攏，輸出軸逆時針旋轉，帶動閥門實現啟閉操作。

壓縮空氣由A工作孔輸入，氣缸內氣壓推動活塞向兩邊移動，輸出軸逆時針旋轉，帶動閥門實現啟閉操作。
失電或斷氣時，由于彈簧的作用使活塞向中心靠攏，輸出軸順時針?lè)较蛐D(zhuǎn)，帶動閥門實現啟閉操作。

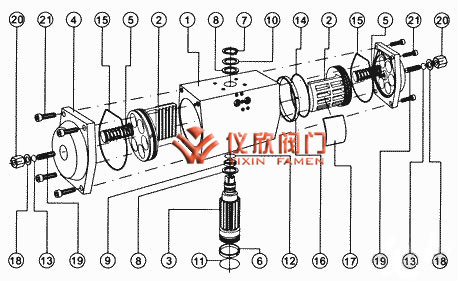

四、GT型氣動執行器 主要零件材料

序號	名稱	數量	序號	名稱	數量
1	殼體	1	12	軸上O型圈	1
2	活塞	2	13	螺栓密封O型圈	1
3	旋轉軸	1	14	活塞O型圈	1
4	端蓋	2	15	端蓋密封圈	2
5	彈簧/彈簧座	8-12	16	活塞導向環	2
6	下軸承	1	17	活塞軸瓦	2
7	彈性擋圈	1	18	端蓋平墊圈	2
8	軸中墊圈	2	19	調節螺栓	2
9	上軸承	1	20	六角螺母	2
10	軸上平墊圈	1	21	內六角螺母	8
11	軸下O型圈	1

五、GT型氣動執行器 雙作用輸出扭矩表

型號規格	輸出扭矩(N.m)
	0.3MPa	0.4MPa	0.5MPa	0.6MPa	0.7MPa	0.8 MPa
GT52	12.7	16.9	21.2	25.4	29.7	33.9
GT63	18.7	24.9	31.1	37	43.6	49.8
GT83	45.4	60.6	75.7	90.8	106	121.1
GT92	63.8	84.8	106	127.2	148.4	169.6
GT110	91.2	121.6	152	182.4	212.8	243.2
GT127	182.4	243.2	304	364.8	425.6	486.4
GT160	361.9	482.4	603.1	723.6	844.2	964.8
GT190	754	1005	1256	1507	1759	2010
GT210	810	1075	1344	1613	1882	2151
GT255	1654	2206	2757	3309	3860	4412
GT300	2544	3392	4241	5089	5937	6784
GT350	4040	5387	6734	8081	9428	10774

六、GT型氣動執行器 單作用輸出扭矩表

型號	彈簧 數量	空氣壓力								彈簧復位
		3		4		5		6
		開始	終點	開始	終點	開始	終點	開始	終點	開始	終點
GTE52	8			11.3	4.1	15.6	8.4	19.8	12.6	12.8	5.6
	10			9.9	0.9	14.2	5.2	18.4	9.4	16	7
	12					14.2	2	18.4	6.2	19.2	8.4
GTE63	8			16.6	6.1	22.8	12.3	28.7	18.2	18.8	8.3
	10			14.5	1.4	20.7	7.6	26.6	13.5	23.5	10.4
	12					18.6	2.9	24.5	8.8	28.2	12.5
GTE83	8	25.2	5.1	40.4	20.3	55.5	35.4	70.6	50.6	40.3	20.2
	10			35.4	10.2	50.5	25.3	65.6	40.4	50.4	25.2
	12					45.5	15.2	60.6	30.3	60.5	30.2
GTE92	8	35.5	6.8	56.5	27.8	77.7	49	98.9	70.2	57	28.3
	10			49.3	11.8	70.5	33	91.7	54.2	73	35.5
	12					63.5	19.8	84.7	41	86.2	42.5
GTE110	8			85.8	29.5	116.2	59.5	146.6	90.3	92.1	35.8
	10			76.8	6.4	107.2	36.8	137.6	67.2	115.2	44.8
	12					98.3	13.8	128.7	44.2	138.2	53.7
GTE127	8	105.6	19.2	166.4	80	227.2	140.8	288	201.6	163.2	76.8
	10			147.2	39.2	208	100	268.8	160.8	204	96
	12					188.8	59.2	249.6	120	244.8	115.2
GTE145	8	135	83.7	215	163	269	204			155	103
	10			189	124	243	165			194	129
	12			163	85.7					233	155
GTE160	8	225.1	52.3	345.6	172.8	466.3	293.5	586.8	414	309.6	136.8
	10			311.4	95.4	432.3	216.1	552.6	336.6	387	171
	12			277.2	18	397.9	138.7	518.4	259.24	464.	205.2
GTE190	8	419.2	78	669.2	329	920.2	580	1171.2	831	676	355.8
	10			587	156	837.3	407	1088.3	658	849	418.7
	12					753.4	241	1004.4	492	1015	502.6
GTE210	8	465	309	734	578	917	723			497	341
	10			648	454	832	599			621	427
	12			563	330					745	512
GTE255	8	920	185	1472	737	2023	1288	2575	1840	1469	734
	10			1288	360	1839	911	2391	1463	1846	918
	12					1656	549	2208	1101	2208	1101
GTE300	8	1416	278	2264	1126	3113	1975	3961	2823	2266	1128
	10			1982	562	2831	1411	3679	2259	2830	1410
	12					2549	846	3397	1694	3395	1692
GTE350	8	2248	450	3595	1797	4942	3144	6289	4491	3590	1792
	10			3147	897	4494	2240	5841	3591	4490	2240
	12			2698	17	4046	1364	5393	2711	5370	2688
