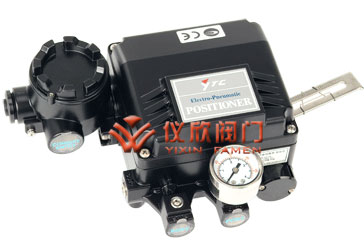

YT-1000L電氣閥門定位器

一、YT-1000L電氣閥門定位器 概述

電-氣閥門定位器 YT-1000L 是一種從控制器或控制系統中接受 4~20mA 電流信號， 并向氣動執行機構輸送空氣來控制閥門開度的裝置。

在 5~200Hz 范圍內無共振現象。 不用更換零件只需簡單操作即可進行1/2 范圍內的分程控制。 零調節和量程調節非常簡單。 正作用和反作用可方便轉換。 反饋桿連接非常簡單。 反應速度快而準確。 空氣消耗量小，經濟性好。 在小型執行器也可利用定位器的節流孔來防止振動現象。 可方便進行管道連接。

二、YT-1000L電氣閥門定位器 動作原理

為了改變閥門的位置增加輸入電流。由①力矩馬達發生力，使 ②擋板和③噴嘴之間距離增加，從而噴嘴背壓急劇減小。⑤閥 芯向上移動,同時⑦氣門被打開，把出口 1 氣管空壓送到⑩執 行器。增加?執行機構內的壓力而使?執行機構的軸開始下 降。隨著?執行機構的軸下降與反饋桿連接的反饋彈簧被拉 伸。當定位器的輸入信號產生的電磁力矩與反饋彈簧的力矩相 平衡時，?執行機構軸停止動作。

三、YT-1000L電氣閥門定位器 參數
