襯氟蝶閥

一、襯氟蝶閥 用途

密封圈材料代號	適用溫度	適用介質
NR	≤85℃	水、空氣、酸堿類
CR	≤85℃	水、煤氣、酸堿類
NBR	≤100℃	水、油品
EPDM	≤120℃	水、蒸汽、一般酸堿類
FKM	≤150℃	水、蒸汽、強酸堿類

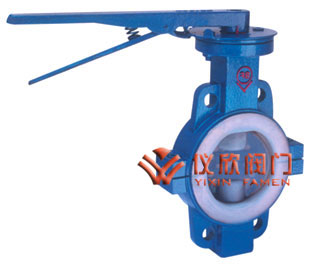

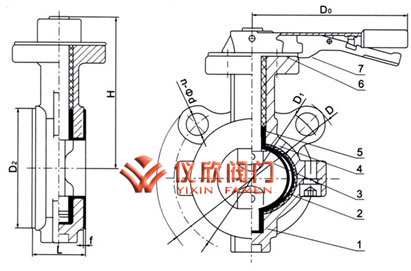

襯氟蝶閥	襯氟蝶閥尺寸圖

部件列表：1．閥體　2．閥體襯里　3．隔膜　4．閥瓣　5．閥桿　6．閥蓋　7、手柄
壓力等級：PN（MPa）　1.0　1.6

二、襯氟蝶閥 測試

襯里層：電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力：PN（MPa）
閥體：PN×1.5
密封：PN×1.1

三、襯氟蝶閥　主要零部件材料表

閥體	鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
蝶板	鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料
閥桿	碳鋼鍍鎳磷、不銹鋼
閥座密封圈	天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM
手柄	鋁合金、碳鋼

四、襯氟蝶閥 主要尺寸參數

公稱通徑 DN	公稱壓力 MPa	工作壓力 MPa	L mm	D mm	D1 mm	n-Φd mm	H1 mm	H2 mm	S mm	H3 mm	質量 Kg/kilos
40	1.6 1.0	1.6 1.0	33	150	110	4-18	55	100	235	27	2
50			43	165	125	4-18	64	120	235	27	2.5
65			46	185	145	4-18	80	120	235	27	4.5
80			46	200	160	8-18	112	130	265	27	5.5
100			52	220	180	8-18	90	145	265	27	6.5
125			56	250	210	8-18	112	160	365	32	11.5
150			56	285	240	8-22	135	175	365	32	13.5
