氣動放料球閥

一、氣動放料球閥 特點

氣動放料球閥是一種特殊結構的放料球閥,閥座與端面法蘭距離近,物料滯留少,結構緊湊,密封性能優越,用于精細化工、制藥、化工行業反應鍋上,也可用在細軟顆粒介質輸送。采用PPL密封材料,更具耐磨,是牙膏行業真空制膏鍋放料的最理想產品。
氣動放料球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門，其啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。

氣動放料球閥	氣動放料球閥

二、氣動放料球閥 常見故障

1、碳酸鉀液體均勻度較差．造成加料管堵塞，形成問歇加料現象，使離心機產生振動。
2、放料閥的角度無法調整，離心轉鼓轉速 太快．加料時使物料四溢，易燙傷人體(碳酸鉀液體溫度在70℃左右)；
3、放料閥位于離心機頂端．出料時要傾斜．不易操作。

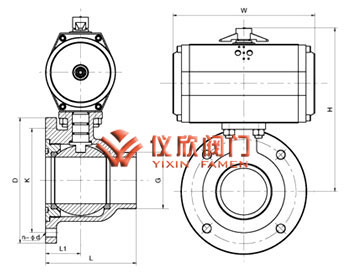

三、氣動放料球閥 外形連接尺寸

通徑DN		G	L	L1	D	K	n-Φd	H	W
mm	in
25	1″	G1″	72	22	100	78	4-Φ10	160	140
40	1 1/2″	G1/2″	92	31	130	100	4-Φ12	18/0	164
50	2″	G2″	112	41	150	130	4-Φ14	220	190
65	2 1/2″	G21/2″	125	46	190	155	4-Φ14	250	210
80	3″	G3″	160	57	205	170	4-Φ14	275	247
100	4″	G4″	175	68	235	200	4-Φ18	310	276
