先導活塞式氣體減壓閥

一、先導活塞式氣體減壓閥 概述

先導活塞式氣體減壓閥由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。主要用于氣體管路，如空氣、氮?dú)狻⒀鯕狻錃狻⒁夯瘹狻⑻烊粴獾葰怏w。

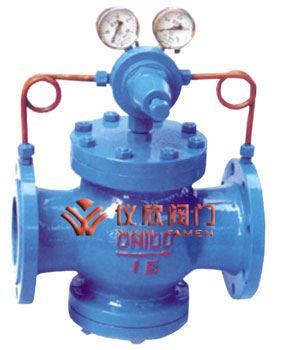

先導活塞式氣體減壓閥	先導活塞式氣體減壓閥尺寸圖

二、先導活塞式氣體減壓閥　主要技術參數和性能指標

公稱壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
殼體試驗壓力(Mpa)*	2.4	3.75	6.0	9.6	15.0	24
密封試驗壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
最高進口壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
出口壓力范圍(Mpa)	0.1-1.0	0.1-1.6	0.1-2.5	0.5-3.5	0.5-3.5	0.5-4.5
壓力特性偏差(Mpa)△P2P	GB12246-1989
流量特性偏差(Mpa)P2G	GB12246-1989
最小壓差(Mpa)	0.15	0.15	0.2	0.4	0.8	1.0
滲漏量	X/F(聚四氟乙稀/橡膠)：O滲漏  Y(硬密封)：按GB12245-1989

三、先導活塞式氣體減壓閥 主要零件材料

零件名稱	零件材料
閥體 閥蓋 底蓋	WCB/FCB*
閥座 閥盤	2Cr13/304*
缸套	2Cr13/25(鍍硬鉻)/304*
活塞	2Cr13/銅合金/銅合金*
活塞環	合金鑄鐵/對位聚苯*
導閥座 導閥桿	2Cr13/304*
膜片	1Cr18Ni9Ti
主閥 導閥彈簧	50CrVA
調節彈簧	60Si2Mn
密封墊(X/F/Y)	橡膠/聚四氟乙稀/硬質合金
導閥體 導閥蓋	25/304*

四、先導活塞式氣體減壓閥 外形尺寸(PN1.6-4.0)單位：mm

公稱通徑DN	外 形 尺 寸
	L		H	Hl
	1.6/2.5MPa	4.0MPa
15	160	180	290	90
20	160	180	300	98
25	180	200	300	110
32	200	220	300	110
40	220	240	320	125
50	250	270	320	125
65	280	300	325	130
80	310	330	365	160
100	350	380	365	170
125	400	450	475	200
150	450	500	475	210
200	500	550	515	240
250	650		560	290
300	800		705	335
350	850		745	375
400	900		780	405
450	900		730	455
500	950		835	465

五、先導活塞式氣體減壓閥 外形尺寸(PN6.4-16.0)單位：mm

公稱通徑DN	外 形 尺 寸
	L		H	Hl
	6.4MPa	10.0/16.0MPa
15	180	180	300	100
20	180	200	310	105
25	200	220	31	120
32	220	230	310	120
40	240	240	335	135
50	270	300	335	135
65	300	340	340	140
80	330	360	380	170
100	380		380	185
125	450		490	215
150	500		490	225
200	550		535	260
250	650		580	310
300	800		725	355
350	850		765	395
400	900		800	435
500	950		855	495

六、先導活塞式氣體減壓閥 流量系數(Cv)

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500
