高靈敏度大流量蒸汽減壓閥

一、高靈敏度大流量蒸汽減壓閥 概述

高靈敏度大流量蒸汽減壓閥在普通減壓閥基礎上作了很大改進,加大了活塞面積,改變了節流結構。改變了密封形式,加大了過流面積等等,從而在提高靈敏度、流量、壽命等方面大大改善了性能。

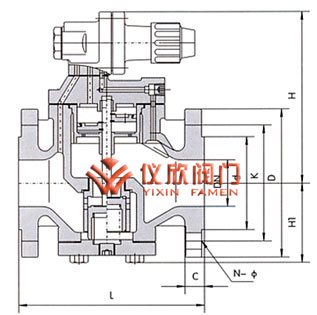

高靈敏度大流量蒸汽減壓閥	高靈敏度大流量蒸汽減壓閥尺寸圖

二、高靈敏度大流量蒸汽減壓閥　主要技術參數和性能指標

公稱壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
殼體試驗壓力(Mpa)*	2.4	3.75	6.0	9.6	15.0	24
密封試驗壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
最高進口壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
出口壓力范圍(Mpa)	0.04-1.0	0.05-1.6	0.08-2.5	0.2-3.5	0.5-3.5	0.5-4.5
壓力特性偏差(Mpa)△P2P	GB12246-1989
流量特性偏差(Mpa)P2G	GB12246-1989
最小壓差(Mpa)	0.07	0.1	0.15	0.4	0.5	0.8
滲漏量	GB12245-1989

三、高靈敏度大流量蒸汽減壓閥 主要零件材料

零件名稱	零件材料
閥體 閥蓋 底蓋	WCB
閥座 閥瓣	2Cr13
缸套 活塞	鋁鐵青銅
膜片	1Cr18Ni9
活塞環	合金鑄鐵/對位聚苯
導閥座 導閥桿	2Cr13
主閥彈簧	50CrVA
導閥主彈簧	50CrVA
調節彈簧	60Si2Mn

四、高靈敏度大流量蒸汽減壓閥 流量系數(Cv)

DN	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250

五、高靈敏度大流量蒸汽減壓閥 外形尺寸

外形尺寸(PN1.6-4.0) 單位：mm

公稱通徑DN	外 形 尺 寸
	L		H	Hl
	1.6/2.5MPa	4.0MPa
15	160	180	265	85
20	160	180	265	85
25	180	200	280	95
32	200	220	280	95
40	220	240	290	105
50	250	270	300	130
65	280	300	315	145
80	310	330	330	170
100	350	380	405	200
125	400	450	450	225
150	450	500	485	265
200	500	550	570	290
250	650		640	325
300	800		740	360
350	850		810	395
400	900		950	430
500	950		1080	500

外形尺寸(PN6.4-16.0) 單位：mm

公稱通徑DN	外 形 尺 寸
	L		H	Hl
	6.4MPa	10.0/16.0MPa
15	180	180	280	100
20	180	200	280	100
25	200	220	300	115
32	220	230	300	115
40	240	240	315	130
50	270	300	340	135
65	300	340	355	150
80	330	360	370	175
100	380		450	205
125	450		510	235
150	500		555	275
200	550		640	300
250	650		720	335
300	800		830	375
350	850		880	410
400	900		1020	445
500	950		1080	515
