1、設計制造按GB12234-89
2、結構長度按GB12221-89
3、法蘭尺寸按JB/T79-94
4、閥門檢查和試驗按GB13927
 |
 |

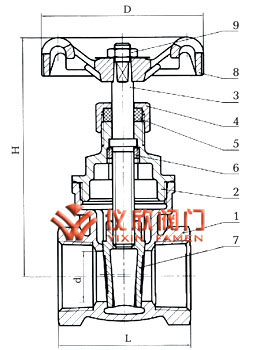

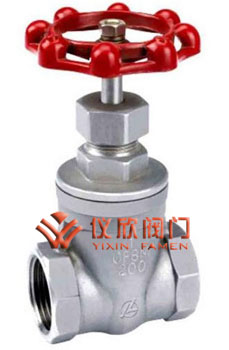

不銹鋼內螺紋閘閥 | 不銹鋼內螺紋閘閥尺寸圖 |
| 型號 | 公稱壓力 (MPa) |
實驗壓力 | 工作溫度(℃) | 適用介質 | ||
|---|---|---|---|---|---|---|
| 強度(水)(Mpa) | 密封(水)空氣 | 低壓密封空氣(Mpa) | ||||
| Z4IH-16C Z41W-16P(R) |
1.6 | 2.4 | 1.8 | 0.6 | ≤200 | NITRICACID |
| 硝酸類 | ||||||
| ACETICACID | ||||||
| 醋酸類 | ||||||
| NITRICACID | ||||||
| Z41W-25P(R) | 2.5 | 3.8 | 2.8 | 0.6 | ≤200 | 硝酸類 |
| Z41W-40P(R) | 4.0 | 6.0 | 4.4 | 0.6 | ≤200 | ACETICACID |
| Z41W-64P(R) | 6.4 | 9.6 | 7.0 | 0.6 | ≤200 | 醋酸類 |
| 序號NO. | 零件名稱 | 材質 |
|---|---|---|
| 1 | 閥體 | 不銹鋼CF8M/CF8 |
| 2 | 閘板 | 不銹鋼CF8M/CF8 |
| 3 | 閥桿 | 不銹鋼SS316/304 |
| 4 | 閥蓋 | 不銹鋼CF8M/CF8 |
| 5 | 填料 | 聚四氟乙烯PTFE |
| 6 | 止推墊片 | 不銹鋼SS304 |
| 7 | 閥桿架 | 不銹鋼SS316/SS304 |
| 8 | 填料 | 聚四氟乙烯PTFE |
| 9 | 螺母 | 不銹鋼SS304 |
| 10 | 填料壓蓋螺母 | 不銹鋼SS316/SS304 |
| 11 | 手輪 | 鋁合金 |
| 12 | 鉻牌 | 鋁 |
| 13 | 手輪墊片 | 不銹鋼SS304 |
| 14 | 手輪螺母 | 不銹鋼SS304 |
| SIZE | 1/2" | 3/4" | 1" | 1 1 / 4 " | 1 1 / 2 " | 2" |
|---|---|---|---|---|---|---|
| d | 15 | 20 | 25 | 32 | 38 | 50 |
| H | 90 | 97 | 108 | 120 | 146 | 163 |
| L | 55 | 60 | 65 | 75 | 85 | 95 |
| D | 70 | 70 | 80 | 80 | 90 | 100 |
