儀欣閥門：電動控制閥>> 隔膜閥>>EG6B41英標氣動常閉式隔膜閥

EG6B41英標氣動常閉式隔膜閥

一、EG6B41英標氣動常閉式隔膜閥用途

W型　JFS型　EG6K41W、J、F-6、10、16型設計與制造按：GB12239或BS5156 結構長度按：GB12221或BS5156 法蘭連接尺寸按：GB4216.4或BS4504 試驗與檢驗按：GB/T13927或BS5156 常開式氣動襯膠,常開式襯氟塑料隔膜閥二、性能規范：型號公稱壓力PN（Mpa）試驗壓力PS（Mpa）適用介質工作溫度（℃） - - EG6B41WJFS-6 0．6 0．9 0．66 W．非腐蝕性流體J?一般腐蝕性流體FS。強酸堿及各種有機溶劑（溶融堿金屬）。

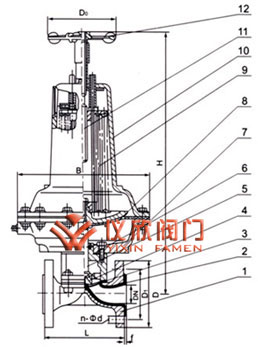

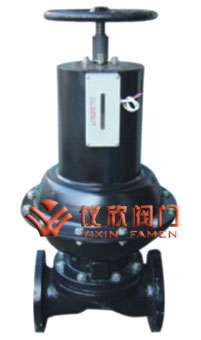

英標氣動隔膜閥	英標氣動隔膜閥尺寸圖

二、EG6B41英標氣動常閉式隔膜閥主要零部件材料

序號	名稱	材料
1	閥體	鑄鐵
2	閥體襯里	橡膠
3	隔膜	橡膠
4	閥瓣	鑄鐵
5	下閥桿	鑄鐵
6	閥蓋	碳鋼
7	汽缸	鑄鐵
8	氣動薄膜	橡膠
9	彈簧	2Cr13
10	氣缸蓋	鑄鐵
11	上閥桿	2Cr13
12	手輪	鑄鐵

三、EG6B41英標氣動常閉式隔膜閥主要性能規范

型號	公稱壓力 PN（Mpa）	試驗壓力PS（Mpa）		適用介質	工作溫度（℃）
型號	公稱壓力 PN（Mpa）	-	-	適用介質	工作溫度（℃）
EG6B41WJFS-6	0．6	0．9	0．66	W．非腐蝕性流體 J·一般腐蝕性流體 FS。強酸堿及各種有機溶劑（溶融堿金屬元素氧除外）	≤100 ≤85 ≤150
EG6B41WJFS-10	1．0	1．5	1．1
EG6B41WJFS-16	1．6	2．4	1．76

四、EG6B41英標氣動常閉式隔膜閥外形連接尺寸及重量

型號	公稱通徑 DN（mm）	尺寸										氣動裝置			質量（㎏）
		L		f	D1	D	D0	n-d	H	B	代號 ES	耗氣量（cm3）	氣源壓力（MPa）	氣源接頭
		J型	W型	f	D1	D	D0	n-d	H	B	代號 ES	耗氣量（cm3）	氣源壓力（MPa）	氣源接頭
EG6B41WJFS-16	20	121	117	2	75	105	140	4-13．5	343	168	68	163．87	0．3	1/8	6．3
	25	131	127	2	85	115	140	4-13．5	345	168	68	196．65	0．3-0．4	1/8	7．3
	32	150	146	2	100	140	140	4-17．5	363	260	68	229．4	0．3-0．4	1/8	8．3
	40	163	159	2	110	150	140	4-17．5	430	260	69	1458．7	0．3-0．4	1/4	14．3
	50	194	190	2	125	165	140	4-17．5	575	260	70	3162．7	0．3-0．4	1/4	26
EG6B41WJFS-10	65	220	216	2	145	185	140	4-17．5	588	260	70	3243	0．3-0．4	1/4	30．8
	80	258	254	2	160	200	165	8-17．5	769	425	71	6636．8	0．4-0．5	3/8	64．9
	100	309	305	2	180	220	280	8-17．5	816	425	71	6948	0．4-0．5	3/8	70．3
	125	362	356	3	210	250	280	8-17．5	820	425	71	7374．2	0．4-0．5	3/8	80．7
	150	412	406	3	240	285	280	8-22	920	549	72	10652	0．5	3/8	131．2
EG6B41WJFS-6	200	527	521	4	295	340	280	8-22	1010	549	72	16715	0．5	3/8	212
