D671F46氣動襯氟蝶閥

一、氣動襯氟蝶閥 概述

氣動襯氟蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，該閥門操作輕便，嚴密的密封性能，超長的使用壽命；可作快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合。閥體采用分體式，閥軸兩端的密封由蝶板與閥座 之間的旋轉基面加氟橡膠來控制；保證閥軸不與腔內流體介質接觸。氣動襯氟蝶閥廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸氣）的輸送，有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。

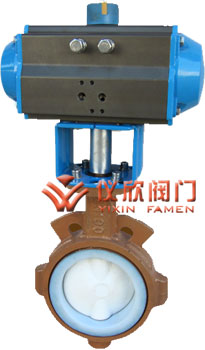

氣動對夾式襯氟蝶閥	氣動對夾式襯氟蝶閥尺寸圖

二、氣動襯氟蝶閥 結構特點

①體積小、重量輕、操作輕巧、便于安裝、維修。
②密封性能優良可靠、零泄漏,使用壽命長。
③流量特性趨于直線,調節性能最優。
④結構簡單,開關迅速,90°旋轉啟閉。
⑤可代替閘閥、截止閥、旋塞閥、膠管閥及隔膜閥等各種閥的使用。
⑥可根據用戶要求配置氣動、電動裝置,滿足遙控和程控的需要。
⑦更換零件襯里材質可適用于各種介質。

三、氣動襯氟蝶閥 主要零部件材料

序號	零件名	灰鑄鐵	鑄鋼	不銹剛		超低碳不銹鋼
		Z	C	P	R	PL	RL
1	上、下閥體、閥蓋	A126C.135A	A126 WCB	A351　CF8	A351　CF8M	A351　CF3	A351 CF3M
2	蝶板	A126 WCB	A105	A351　CF8	A351　CF8M	A351　CF3	A351 CF3M
3	蝶板軸	A182 F6	A182 F6	A182 F304	A182 F316	A182 F304L	A182 F316L
4	襯里層/閥座	PTFE(F4) PTFE(F4) PCTFE(F3) FEP(F46) PFA(可溶性聚四氟乙烯)
5	O型圈	VITon (氟橡膠）			VITon (氟橡膠）
6	氣缸	鋁合金			鑄鋼

四、氣動襯氟蝶閥 主要外形尺寸與連接尺寸

公稱通徑		標準值							參考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	D0	H	W(kg)
		ANSI 125Lb 150Lb
50	2	43	152	120.5	92	2	16	4-φ19	200	150	5
65	21/2	46	178	139.5	105	2	18	4-φ19	250	160	7
80	3	46	190	152.5	127	2	19	4-φ19	250	170	10
100	4	52	229	190.5	157	2	24	8-φ19	300	185	14
125	5	56	254	216	186	2	24	8-22	300	210	22
150	6	56	279	241.5	216	2	26	8-φ22	200	230	32
200	8	64	343	298.5	270	2	29	8-φ22	240	285	66
250	10	71	406	362	324	2	31	12-φ25	240	325	80
300	12	81	483	432	381	2	32	12-φ25	280	360	94
350	14	92	533	476	413	2	35	12-φ29	280	430	125
400	16	102	597	540	470	2	37	16-φ29	320	475	150
450	18	114	635	578	533	2	40	16-φ32	320	525	172
500	20	127	699	635	584	2	43	20-φ23	360	565	225
600	24	154	813	749.5	692	2	48	20-φ25	360	630	290
750	30	165	887	846	813	2	45	44-φ23	400	675	330
900	36	200	1057	1009.7	972	2	53	44-φ26	400	805	405
1050	42	251	1226	1171.4	1130	2	59	48-φ29	500	995	480
1200	48	276	1392	1335	1289	2	65	44-φ32	500	1170	695
