氣動對夾蝶閥

一、氣動對夾蝶閥 概述

氣動對夾蝶閥可用于現場要求空間比較窄、管道距離較短的場合。氣動對夾蝶閥采用一個“U”型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸，解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能最佳的目的。氣動對夾蝶閥廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上，是調節流量和截斷流體的最佳裝置。

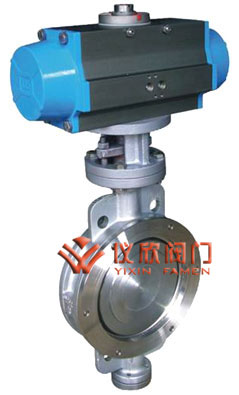

氣動對夾式彈性硬密封蝶閥	氣動對夾式彈性硬密封蝶閥

二、氣動對夾蝶閥　特點

1、氣動對夾蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。
3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

三、氣動對夾蝶閥　執行機構

采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

四、氣動對夾蝶閥　附件的選項

根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。

五、氣動對夾蝶閥　主要性能規范

公稱通徑DN（mm）		50-1200
公稱壓力PN（MPa)		1.0		1.6
公稱壓力PS（MPa)	強度試驗	1.5		2.4
	密封試驗	1.1		1.76
材料\材料代號		C	P	R
主要零件	閥體	WCB	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
	蝶板	WCB	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
	閥桿	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
	密封圈	四氟 不銹鋼
	填料	四氟 柔性石墨
適用工況	適用介質	水、蒸汽、油品	硝酸類	醋酸類
	適用溫度	-40℃～200℃（超該溫度范圍；訂貨時請注明）
執行器	型號	GT系列、SW系列、BAW系列
	氣源壓力	0.4-0.7Mpa

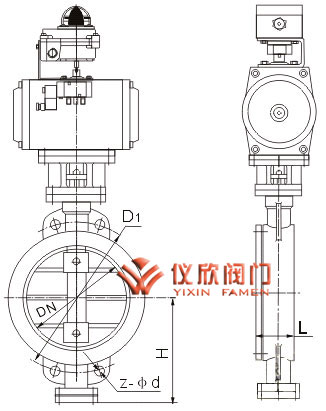

六、氣動對夾蝶閥　 主要尺寸及執行器配置

公稱通徑DN(mm)	尺寸				執行器型號
	L	D1	H	Z-Φd
50	43	125	82	4-18	GT63/GT83K
65	46	145	95	8-18	GT83/GT83K
80	49	160	108	8-18	GT83/GT110K
100	56	190	125	8-23	GT110/GT127K
125	64	220	138	8-25	GT127/GT160K
150	70	250	198	8-25	GT127/GT160K
200	71	310	236	12-25	GT160/GT190K
250	76	370	276	12-30	GT190/GT210K
300	83	430	308	16-30	GT210/BAW17S
350	92	490	340	16-34	BAW17/BAW20S
400	102	550	374	16-34	BAW17/BAW20S
450	114	600	384	20-34	BAW17/BAW20S
500	127	660	448	20-41	BAW17/BAW20S
600	154	770	490	20-41	BAW20/BAW28S
700	165	875	542	24-48	BAW28/BAW28S
800	190	990	607	24-48	BAW28/BAW35S
900	203	1090	665	28-54	BAW28/BAW35S
1000	216	1210	731	28-58	BAW35/BAW40S
1200	254	1420	842	32-58	BAW35/BAW40S

訂貨須知：
1、請在訂貨時提供詳細口徑規格、交貨地址、交貨時間。
2、根據管道需要，決定選用往復式（二位開關式）或彈簧復位式（常閉或常開式）。
3、可選配控制附件：（1）單電控電磁閥（斷電時常閉或常開），（2）雙電控電磁閥（開關式），（3）閥位開關回訊器，（4）氣源處理三聯件。特殊使用環境（易燃易爆場合），可選防爆型。
